среда, 22 июля 2015 г.

Замечания


Проездив с Erisin 1131f год,  можно написать о замеченных недостатках:
1. Пришлось отказаться от использования билайн, поскольку бывает происходит частый коннект - дисконнект (я думаю, что-то такое сделано в софте оператора намеренно, поскольку первый месяц таких проблем не было),  и тогда все соединения по 1 кБ  округляются оператором до 100 кБ. Оплата трафика выливается не в 1-2 руб в день (1 руб/1МБ),  а 100 руб. в день.
2. Чтобы иметь возможность это контролировать ситуацию с соединениями  пришлось убрать в СитиГиде автоконнект на "Megafon", и все контролировать самому.
3. Удалось значительно сократить количество зависаний навигатора до 2 раз в месяц, если при дисконнекте (это когда выскакивает табличка "You have been disconnected from remote server...") , нажимать при этом не "OK", а тыкать рядом. Тогда табличка уходит на задний план и не видна.  Если правда нужно иметь постоянно свежую информацию об обстановке, тогда так делать не надо.
4. Само устройство создает помехи всем находящимся рядом GPS навигаторам. Это было заметно на работе регистратора с GPS,   и так же на работе навигатора телефона NOKIA C5-00. Как только запускаешь навигатор, тут же телефон теряет спутники, как только выключаешь - все видит:).
5. Есть проблема зимой. Если минус 5, то сначала радио работает, но при этом все клавиши не работают. Потом по мере прогрева перезагрузка, потом радио начинает само "крутить" ручку настройки на станции, и когда становиться больше 0 - тогда все начинает работать.
6. Не четко работают подрулевые переключатели. Возможно, схему подключения нужно изменить по сравнению с тем, как это сделано у меня: KeyA подключить к remote+, remote- к GND, а KeyB - изолировать и не использовать.
7. Для нормального закрепления устройства достаточно слегка расточить надфилем отверстия крепежа боковых планок с защелками, чтобы сместить их вглубь на 2-3 мм.
8. Вот тут можно посмотреть поездку с навигацией, записанную камерой и реально увидеть, что значит "тормозит". Это я сделал для возможности сравнить с новым устройством, которое я купил на замену ES9301A. Про новое устройство напишу дополнительно. По этой причине продаю ES1131f за 8000р., в комплекте с модемом и настроенным ситигидом (честно приобретенным с картами России, куплен за 2000 руб.) , с готовыми разъемами для подключения подрулевых кнопок и AUX. Покупателю останется приобрести только камеру заднего обзора.

понедельник, 4 августа 2014 г.

Установка магнитолы в автомобиль

1.  Подготовка разъемов.

    Необходимо докупить переходник для антенны.
Один самый главный разъем 2 "Power Cable with Serial Port" идет  в комплекте к устройству. В некоторых комплекатциях также идут и съемники старой магнитолы.   Я съемники изготовил из купленных шпателей по чертежу, найденному в интернете.

 Вот для этого разъема имеется переходник. Однако только на силовые контакты и динамики.
Дополнительные разъемы я вынул из большого разъема. Белый служит для подключения входа внешнего устройства -  вспомогательный аудиовход AUX. Провода туда идут от разъема aux, который находится внутри подлокотника центральной консоли. Черный служит для подключения к магнитоле подрулевго управления. Для подключения я использовал разъемы PLD-16  с шагом 2.5 мм. Изолировал проводочки термоусадочными трубками. Вот распиновка разъема:

Проводочки 7 "AUX Audio Input R/L"подключаем через разъемчики-колокольчики к AUX L и к AUX R и землю подключаем в соответствие с рисунком.  Два проводочка  1 "Cable for SW-Control" обозначенные KeyA и KeyB  к черному разъему KeyA к Remote+ , KeyB к Remote-. При этом я предлагаю к KeyB подключить резистор 680 ом и другой его конец подключить к GND. Это объясняется тем, что схема подрулевых переключателей выглядит так:

Магнитола на контакт KeyA подает +5 В через резистор, и измеряет напряжения на KeyА и KeyB, поэтому KeyB нужно бросить на GND через резистор. В дальнейшем система магнитолы легко обучается какая кнопка что значит.

2. Подключение магнитолы

  • Проводочек  4 "Revers Control Cable"  подключаем к сигналу заднего хода +12В, который я провел от блока предохранителей под бардачком.  Сюда же подключаем питание ресивера камеры заднего обзора.
  •  В ходе эксплуатации потребовалось снаружи в штатное место установить вытяжной вентилятор, питание его от проводочка 5 "Auto Antenna Control Cable" гасящий резистор 150 Ом (чтобы меньше было его слышно в салоне). Все тщательно изолируем.
  • Подключаем заранее подготовленные разъемы aux (7)  и подрулевого управления(1).
  • Удлиннитель USB от разъема 21 "USB port" выводим справа в сеточку для включения флешек с музыкой. Для вывода всех проводов откручивал 1 шурупчик внизу со стороны пассажира и снимал планку под бардачком, она на защелках.
  •  Проводок "Illumi Control Cable"  6 можно подключить на главный разъем 2 к контакту ILL, но у меня все равно нормально автоуправление подсветкой не получилось.
  •  Проводок 3 "Break Control Cable" служит для блокировки DVD ВИДЕО если не включен стояночный тормоз. Я его не использовал и оставил изолированным.
  • Удлиннитель  USB от модема 20  "WiFi/3G Modem Port" вывел  под планку под бардачок.
  • GPS антенну сначала ошибочно разместил в нише магнитолы, но потом перенес в кармашек сверху торпеды под лобовым стеклом на двухсторонний скотч, и очень удачно спрятал провод от нее в щели на торпеде, потом обогнул справа торпеду, под бардачек и к магнитоле. Получилось очень хорошо, незаметно и GPS работает на ура.
  • Камера заднего обзора состоит из камеры, передатчика и приемника.
    Питание приемника подключаем к +12В сигнала заднего хода (что выведен из блока предохранителей) , видеосигнал с ресивера подключаем на вход 13 "Rear View Camera Input".
     Акуратно устанавливаем аппарат в нишу. Как я ни старался, но все равно поцарапал немного панель. Закрывайте при  работе все места ну может бумажным скотчем. На этом работа с магнитолой в салоне автомобиля завершена.

3. Подключение камеры заднего обзора

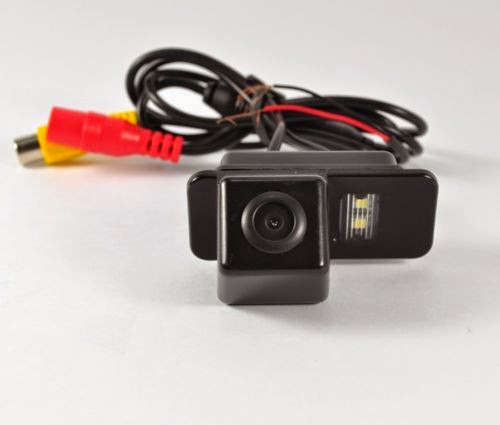

    Вот камера, и выше передатчик. Все просто, подключаем питание передатчика и камеры к фонарям заднего хода, а камеру ставим вместо правого (так удобнее кажется) фонарика подсветки номера. Перед установкой камеры нужно запихать туда трансмиттер видеосигнала. Тогда не надо тащить провод видеосигнала к магнитоле.
Я тоже сначала думал просто. 10 часов в сумме я потратил на установку камеры, а точнее, подводку питания от фонарей заднего хода. Дело в том, что фонари находятся в большой двери (пятой), а подсветка номера - в маленькой, или шестой. Провести наверх питание +12В от фонарей через резиновую трубку легко. А вот дальше сложности. Как врут очевидцы, пластиковая декоративная панель на заклепках, и кроме того пластиковая основа имеет ребра жесткости с резиновыми вставками для проводки проводов штатных. Пластик приклеивается к ребрам на двухсторонний скотч, поэтому ни просветить лазером ни нащупать проволокой проходы не удалось. Как пришлось сделать: купил тросик сцепления от девятки, вытащил оттуда сталистую проволоку. Путь от фонаря до резиновой трубки и сквозь трубку(1) проходится легко.


Для пути 2 найдено, что можно просунуть проводок, если прижимать внутри  отверстия для входа трубки проводок как можно ближе к пластику, а не к стеклу или железным лапам крепления амортизаторов двери. Таким образом, внутрь двери мы попали, но не красиво если будут тут висеть провода. Далее, аккуратно (на втором рисунке) слегка отгибаем пластиковую декоративную серебристую панель от внутреннего пластика, просовываем туда проволоку в направлении синий стрелки 3 между декоративной накладкой и внутренним пластиком в направлении снятой заглушки, куда упирается на первом рисунке стрелка 2. С той стороны цепляем к ней провод и вытягиваем наружу в направлении зеленой стрелки 3. Затем, так же проволоку просовываем в направлении синий стрелки 4 между черным и декоративным внешним пластиком пока она не вылезет около отверстия для установки фонаря подсветки номера. К ней цепляем провод и протаскиваем.
    Вот теперь, подключаем питание камеры и передатчика к этому проводку,  соединяем видео и запихиваем все это внутрь двери. Устанавливаем камеру.  Установка камеры завершена. Теперь проверяем как оно работает. Рекомендуется заранее убедиться, что все это исправно при подключении на столе. Вот так получилось:








Подключение и настройка 3G модема


Предисловие.


    Когда покупал новый авто ford Kuga в 2013 году, в тайне для себя решил, что в дальнейшем поставлю рейлинги, дневные ходовые огни(ДХО) и обязательно штатную магнитолу с экраном, ситигидом, пробками и с камерой заднего обзора, и сделаю тонировку. Рейлинги и ДХО. Попытки сделать это через дилера не увенчались успехом,  поскольку в АМ было сказано, что такие вещи делаются на заводе и они это делать не будут, но сами рейлинги и ДХО купить у них можно. (37 500 р. за все) . В Евромоторс сказали, что могут поставить, (Но не с первого раза так сказали, сначала сказали что ДХО могут сделать нештатные) но покупать надо только у них , и ценник около 42 000 р. за все(и это еще без стоимости установки).  Тогда купил все это просто в фордовом магазине за 32 500 р. и установил самостоятельно по замечательным прилагающимся инструкциям. Замечание одно. Если в инструкции написано, что надо снять поддон аккумулятора - то надо снять:). И второе. Чтобы отщелкнуть защелки для крепления фар, сначала выковыриваем ДХО или заглушки которые вместо них стоят просто пальчиками, и тогда вот они, защелки:)
    С тонировкой в АМ тоже очень странно. Спрашиваю можно ли сделать, говорят, что они вызывают тонировщиков из какой-то фирмы, и пока не наберется на день 3-4 машины из-за меня одного вызывать не будут. Стоит тонировка 6800 р. кажется. Я говорю, мол, ну запишите меня, как найдутся еще желающие, сообщите мне, я приеду. Ответ: Вы лучше сами позваниваете, а то я забуду Вам позвонить, знаете ли, очень много дел...:)))  Результат:
 Седого-12,  1 час, 4800 р.
    Теперь к главному, к магнитоле. Думал, все получится быстро, но курьер доставил магнитолу 14 мая, а закончил установку примерно 8 июня. Теперь все по порядку...
  1.  Выбор устройства.

    Пока еще многие головные устройства по прежнему работают под управлением WinCE. Для WinCE не у многих производителей навигационного программного обеспечения есть версии, но у City Guide  есть. Поэтому я не искал специально устройство на другой операционной системе. Устройство  искал на ebay.com, при этом критерием служили цена и точность описания устройства, его комплектности и конечно внешний вид тоже. Я выбрал вот такой:


Подробнее тут http://www.ebay.com/itm/ES1131F-7-Car-DVD-Player-Sat-Nav-WiFi-3G-FORD-FOCUS-C-MAX-KUGA-FIESTA-TRANSIT-/161138817452?pt=UK_Audio_TV_Electronics_In_Car_Entertainment_GPS_In_Car_Audio_Players_PP&hash=item25849f39ac
    Какие недостатки впоследствии обнаружились:
1) Навигатор CityGuide еле ворочается, очень долго приходиться настраивать куда ехать, поскольку реакция на нажатие меню составляет от 1 до 5 секунд(!). Поэтому лучше было бы выбрать не 600МГц/128МБ оперативки, а что-то по круче.
2) Пришлось до-установить на заднюю стенку вентилятор, выдувающий воздух из устройства на штатное место снаружи. Иначе начинал моргать экран через 1 час примерно.
3) Устройство, имея штатный размер панели, имеет при этом нештатный крепеж,  и просто лежит в панели, но никак не защелкивается. Крепеж штатному устройству  Ford CD6000 не соответствует.
4) Вообще не работает радио SW. Работает так же, как и CD6000, просто днем отсутствуют радиостании. Приношу извинения производителю.(исправил 02/08/2015)
5) Изредка виснет навигатор, при этом для возвращения к жизни иногда достаточно на время отщелкнуть SD карту навигации, или, совсем редко, нажимать кнопку ресет, после чего требуется перенастраивать радиостанции заново.
Других недостатков не обнаружено. Достоинства:
1) Навигация с пробками. Тормозит слегка, но работает хорошо. Чувствительность GPS отличная. Отлично работает модем (кроме cим-карт Megafon) Показывает аварии и сообщения от других пользователей в CityGuide.
2) Хороший звук (намного лучше фирменного SONY, но не лучше CD6000)
3) FM радио работает нормально, чувствительность хуже, чем у CD6000.
3) Камера заднего обзора работает прекрасно.
4) Отлично работает громкая связь Bluetooth.
5) Показывает DVD (не пользуюсь этим), проигрывает SD карту дополнительную и флешки.
6) Поставил шахматы вместо одной утраченной китайской игры, для пробок наверное...
Вывод: хороший мультимедийный центр.

2. Подготовка модема

Начать работу по внедрению магнитолы в машину лучше всего с подготовки модема. В интернете есть много информации, расскажу как действовал я под руководством интернета.
  • убираем запрос pin кода вставив сим карточку в любой телефон.
  • разблокируем модем, если это не необходимо, то есть если Вы планируете ставить карту не соответствующую оператору. Мне попался модем HUAWEI E156G. Если модем HUAWEI, тогда необходимо воспользоваться программой huawei modem code writer , она содержит также и калькулятор кода разблокировки или huawei code writer, тогда код разблокироки можно найти и в онлайн калькуляторах в интернете.  Например http://compkaluga.ru/gsm/
  • Поскольку сразу у меня модем не захотел работать, я попробовал также модем E173, при этом версия firmware модема оказалась не та, с которой можно использовать разблокировку,  об этом можно почитать  тут. У меня оказалась именно такая, поэтому я его перепрошил этой 11.126.16.00.00.b416 прошивкой. Узнать версию firmware можно различными способами: в настройках программы к этому модему, которая устанавливается сама вместе с драйверами с виртуального CD диска в самом модеме; с помощью программ перепрошивки; с помощью программ типе гипертерминала, подав команду ATI через виртуальный COM порт модема.  Для подачи AT команд и проверки работоспособности модема я использовал программу COMMON . В программе следует ввести номер порта, который нужно подсмотреть диспетчере устройств, и  галочки в полях CR и LF.
  • И последнее. Нужно отключить у модема режим автозапуска  CD, с которого запускается инсталятор драйверов и программного обеспечения и встроенный Card Reader, поскольку большинство головных устройств поддерживают только одно устройство USB в одном порту, и не поддерживают составных устройств. Более того, бывает что на одном USB поддерживается  ТОЛЬКО модемы, а на другом ТОЛЬКО флешки. Как это сделать написано тут. Я использовал для подачи команд программу COMMON.
  • При работе с модемами иногда помогает программа usbdeview для деинсталляции ненужных драйверов.
На этом работа с модемом на WINDOWS PC завершена. Далее работаем с головным устройством.

3. Подключение 3G модема к головному устройству.

    Итак, устанавливаем устройство... нееет, не в автомобиль, а на столе, подключаем к блоку питания и начинаем колдовать над ним.

Попробуем для начала вставить наш подготовленный модем в USB разъем магнитолы. Если модем подготовлен правильно и на вашей сим карте есть деньги и разрешен интернет, модем сначала несколько раз помигает зеленым, а потом будет изредка мигать синим светодиодом.  Может быть в редких случаях ничего не произойдет, а при запуске программы под иконкой "Dial" и вводе туда номера для набора модем законнектится. У меня так не произошло. У меня выскочило стандартное WinCE окно с предложением ввести имя драйвера, а точнее путь к нему. Но сначала нужно записать это драйвер в устройство. Для этого нужно запустить программу, с помощью которой это можно сделать. Обычно в таких устройствах есть встроенная программа, которая позволяет изменять путь к программе GPS навигатора.  Программа GPS навигатора обычно располагается на отдельной SD карте, поскольку это позволяет легко обновлять карты и саму программу. Итак, записываем это на SD карту в директорий TOOLS на  карту GPS и изменяем в устройстве путь к запуску: вместо \Storage Card\iGO8.exe вписываем путь  \Storage Card\TOOLS\CECMD.exe. Если нет возможности изменить путь к навигационной программе в устройстве, тогда нужно на другой SD карте сделать такой же путь к Total Commander, как к навигационной программе и переименовать CECMD.exe в имя навигационной программы, например в iGO8.exe. Теперь при запуске на устройстве программы навигации, будет запускаться Total Commander, и мы будем иметь возможность что-то изменять в системе.
    Итак, теперь запустив Total Commander, я записываю найденный в интернете usbseralg.dll драйвер в устройство в директорий  NANDFlash.  Вот теперь втыкаю модем, вылезает окно, и вписываю путь \NANDFlash\usbseralg.dll... Уппсс! Не тут то было, не могу ничего вписать, поскольку виртуальная клавиатура появляется только когда хочу переименовать файл, а тут она не появляется...  Или сразу исчезает... В папке TOOLS, где и тотал коммандер, есть переключатель клавиатуры ToggleInputPanel.exe. Вот теперь, предварительно вызвав эту программу, можем вписать. Как понять, что драйвер подходит? Если после этого табличка с требованием ввести путь к драйверу исчезает и при перевтыкании модема не появляется, значит может быть подходит, а если не исчезает, то точно не подходит.  Вот еще набор драйверов, которые можно попробовать, если не подойдет usbseralg.dll. У меня этот драйвер подошел и к E173 и к E156G. Если тут возникнут проблемы, то это я отсылаю к интернету. Придется порыться там. Вот отличная страничка.

4. Расплата за невнимательность

    ВНИМАНИЕ! При пробовании драйверов будьте бдительны и аккуратны! Я случайно не прочитав очередное сообщение системы нажал машинально OK и случайно удалил из NANDFlash 24 МБ файлов из директория APP. Столько разных файлов удалилось пока я успел остановить процесс...  Это была катастрофа, поскольку когда модем заработал я понял, что многие программы при нажатии иконок не запускаются - нет файлов. Я облазил весь интернет, в надежде найти эти файлы или прошивки, ездил на Юнону, писал письмо в Erisin. Но разумной и доступной помощи нигде не нашел.  Остался вариант заказать еще одно такое же устройство и с него скачать утраченные файлы. Перепрошивать устройство значительно опаснее, чем найти необходимые файлы.  Я поступил иначе.
  • программой NDumpCE6.exe (UTILS) сохранил дамп своей NANDFlash  на SD карту.
  • программой Win32DiskImager записал на USB Flash полученный образ.
  • программой Active@ UNERASER восстановил удаленные файлы (кроме 2-х, которые восстановить не удалось - AdbonWZQ.exe и BROWSER.exe).
  • Был момент, когда после нажатия иконки возврата к заводским установкам, оказалось, что приложение Total Commander не запускается, и отредактировать запуск нечем, и понять куда лезет процессор (т.е. путь к навигационной системе по умолчанию не известен) не удается. Племянник подсказал, что если вызвать word, потом сделать вид, что собираюсь открыть файл, появляется виртуальная клавиатура. И если на ней нажать кнопочку Win, то попадаем в меню пуск, и можно запустить что угодно!
  • Записал восстановленные файлы обратно в директорий \NANDFlash\app своего устройства. Ура! Приложения заработали! Вот восстановленный дамп.
  •  Для просмотра бинарных файлов также можно использовать программы remaker. Я использовал такую программу для поиска утраченных файлов в дампах прошивок. Вместо утраченных программы просмотра картинок поставил альтернативный viewer, а вместо утраченной игры - шахматы(PocketChess.exe). Это все можно поискать в архиве приложений найденных в интернете для wince.
  • Проверять как работают программы можно используя эмулятор WinCE для Windows XP/7.
  • После записи образа на флешку она портится, уменьшается ее объем до размера образа. Программой SDFormatter можно вернуть флешке былое величие.

 5. Настройка модема. Реестр.

   Теперь, когда драйвер модема найден, нужно убедиться, что модем есть в системе и определить на какой COM порт он подключился. Для этого при отключенном модеме посчитаем сколько папок в реестре в разделе HKLM\Drivers\Active\. Потом включаем модем, находим новые и смотрим номер порта. В Total Commander есть плагин, позволяющий просматривать и редактировать реестр. Однако, почти все редакторы реестра не умеют почему то создавать параметры DWORD и не умеют импортировать или экспортировать отдельные ветки реестра. В папке TOOLS я выложил найденный редактор реестра, который в моей системе позволяет делать все что нужно.  Был пройден долгий путь по поиску правильного regedit и правильных строчек в реестре для модема. Покажу только свой вариант, котрый работает. Для этого варианта есть сохраненные ветки реестра в папке UTILS . Вот как это выглядит в эмуляторe :


А так это выглядит реально:





    Так выглядят ветки реестра, причем когда я устанавливал драйвера, я вписывал строчки в ExtModems, но потом они оказались в ключе USB.  Не знаю как это произошло, но оно работает. Кроме Drivers/Active наличие и подключение модема можно посмотреть с помощью программы devmgmt.exe, в папке TOOLS.  Там сразу видно на каком порту модем. Обратите внимание, многие в инете в параметрах модема не указывают Index:dword:6- именно для этого мне пришлось искать нормальный рабочий regedit. По видимому, это и есть указание системе на каком порту искать модем. Пока я это не внес в реестр, модем не работал. При попытке создать соединение  выдавалось сообщение что порт то занят, то не найден.
     Далее, создаем новое соединение, для этого вызываем из корневого директория панель управления.lnk, у меня это было киайские_иероглифы.lnk. Далее, сеть и удаленный доступ к сети,  создаем новое подключение, My connection. Коммутируемое соединение, далее выбираем модем HUAWEI Mobile,cdc , порт COM6, номер *99#. Создалось соединение. Затем настраиваем свойства. У меня получилось так:






Обратите внимание, строка дополнительные параметры набора пуста, не могу это объяснить, но как только туда что-то вписываешь, начинается при попытке подключиться ошибка что якобы модем занят, используется другим приложением. Не ставьте галочку в поле дождаться dialing tone. Поля имя пользователя и пароль пустые. Нажимаем connection. Если все в порядке следует набор номера, авторизация и чудо! Модем зажегся синезеленым светом! Можно запустить браузер и погуглить!



     Если чудо не произошло, попробуйте из папки UTILS запустить putty.exe, выставить порт модема и подать команду AT или ATI. Если нет ответа, то модема там нет, нужно искать проблему. Так же можно подключиться с помощью putty.exe к COM порту GPS модуля, Вы увидите то, что передает GPS модуль процессору устройства.
    Проверил оба модема E156G и Е173, оба работают одинаково. Это все у меня на ERISIN работает с любыми операторами Megafon, MTS и Beeline! С мегафоном есть особенность.   Дополнительную информацию можно найти тут и тут и еще в инете. После установки GPS навигатора, в моем случае это City Guide, нужно настроить только соединение, которое будет запускать навигатор в теневом режиме самостоятельно, в те моменты когда ему нужно соединение с интернетом.  Замечание: при прописывании пути к программе SityGuide не хватило длины строки программы настройки, пришлось переименовать длинной имя в более короткое.

 6. Megafon. Интересное решение.

    В отличие от MTS или Beeline Мегафон соединяется сразу только в 1 случае из 10,  проблема не известна, оператор обещал прислать ответ по смс, но так ничего и не прислал пока. Сначала приходилось либо несколько раз перезапускать  ситигид, или лезть word->open-> Win на клавиатуре->пуск->запустить-> тотал коммандер ->панель управление.lnk-> сеть -> соединение. (И это в плотном потоке!) Сначала коннектимся, а потом запускаем ситигид. Как правило с первого раза connection виснет на авторизации. Поскольку никакие настройки ничего не меняли, я пошел другим путем: на иконку DIAL, которая как-то запускает приложение dialer.exe я повесил другой файл-запускалку с таким же именем.  Я сделал через реестр запуск rnaapp.exe с параметрами,  без использования  mortscript, который мне не нравится.  Очень познавательно. Вместо файла dialer.exe настоящего, переименованная запускалка файла из файла .ini. Эта запускалка запускает файл, который прописан в файле с таким же именем с расширением .ini. К сожалению запускалка не поддерживает запуск exeшника с параметрами, поэтому далее запускалка из файла dialer.ini запускает пустой или какой угодно файл call.cnt с новым моим расширением .cnt (от слова connection). Не важно что внутри файла и его имя, он просто должен иметь уникальное расширение и быть единственным c таким расширением в том же директории,  где лежит исходный dialer.exe. Тогда активируется строчка реестра, запускающая реальный rnaapp.exe с необходимыми параметрами.  Набор файлов тут cnt.rar
  • Переименовываем файл dialer.exe в dialer1.exe - чтобы не мешал. Убеждаемся, что теперь нажимание на иконку DIAL приводит к появлению табличке что файл не найден.
  • Переписываем в этот директорий call.cnt, dialer.exe, dialer.ini.
  • Убеждаемся что на устройстве расширение .cnt не используется, т.е. в реестре под ключом HKEY_CLASSES_ROOT   ключ .cnt отсутствует. Если такой уже есть, то нужно придумать любое другое, но не используемое еще системой расширение и соответственно изменить все необходимые файлы.
  • Импортируем из cnt.reg ext_cnt.reg ветки реестра.
    Теперь я просто(если мегафон) тыкаю на иконку, и вижу как происходит соединение, и могу его завершить и попробовать снова. Такой способ запуска приложений можно использовать вместо пакетных файлов, в Windows .bat файлы или вместо mortscript в WinCE.
    Правда, теперь езжу с Beeline и этой иконкой не пользуюсь.
